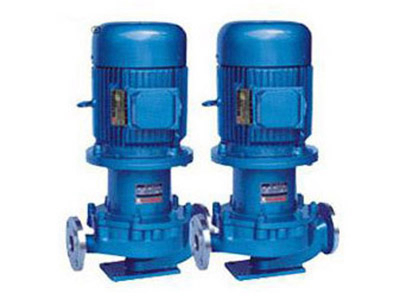

CQSG管道型磁力泵

一、CQSG型管道磁力泵產品概述：

CQSG型磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是最新一代的無泄漏管道離心泵.

二、CQSG型管道磁力泵產品特點：

1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；4、立式安裝，結構緊湊、占地面積?。?br>5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw

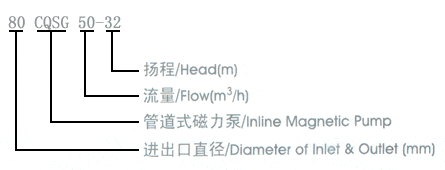

三、CQSG型管道磁力泵產品意義：

1	泵殼	2	葉輪
5	阻隔套	6	止推環
3	密封環	4	軸承體
7	軸承	8	軸套
11	螺母	12	聯接架
9	軸	10	內磁鋼總成
13	外磁鋼總成	14	電機

四、CQSG型管道磁力泵性能參數

型 ?號	口徑		流量（m³/h）	揚程	電機功率（kW）	電壓 ?（V）	材質
型 ?號	進口	出口	流量（m³/h）	揚程	電機功率（kW）	電壓 ?（V）	材質
CQSG32-125L	32	20	3.2	20	1.1	380	不銹鋼 304
CQSG32-160L	32	20	3.2	32	1.5	380
CQSG40-105L	40	25	3.2	12.5	1.1	?380?
CQSG40-125L	40	25	6.3	20	2.2	380
CQSG40-160L	40	25	6.3	32	3	380
CQSG40-200L	40	25	6.3	50	5.5	380
CQSG50-85L	50	32	6.3	8	1.1	380
CQSG50-105L	50	32	6.3	12.5	1.5	380
CQSG50-125L	50	32	12.5	20	3	380
CQSG50-160L	50	32	12.5	32	4	380
CQSG50-200L	50	32	12.5	50	7.5	380
CQSG50-250L	50	32	12.5	80	18.5	380
CQSG65-125L	65	50	25	20	4	380
CQSG65-160L	65	50	25	32	7.5	380
CQSG65-200L	65	40	25	50	15	380
CQSG65-250L	65	40	25	80	22	380
CQSG80-125L	80	65	50	20	7.5	380
CQSG80-160L	80	65	50	32	15	380
CQSG80-200L	80	50	50	50	22	380
CQSG80-250L	80	50	50	80	37	380
CQSG100-125L	100	80	100	20	15	380
CQSG100-160L	100	80	100	32	22	380
CQSG100-200L	100	65	100	50	37	380
CQSG100-250L	100	65	100	80	55	380
注:每個類型都可配防爆電機
