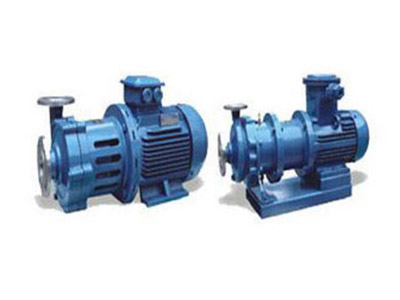

CQB-G高溫型磁力泵

一、CQB-G型高溫磁力泵產品概述

CQB-G高溫磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。

二、CQB-G型高溫磁力泵主要特點

CQB-G系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。

CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

三、CQB-G型高溫磁力泵產品用途

CQB-G系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，溫度不超過280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

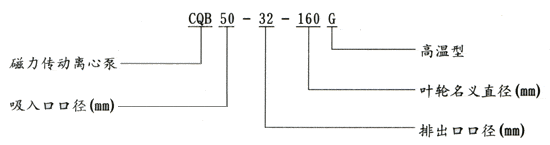

四、CQB-G型高溫磁力泵型號意義

五、CQB-G型高溫磁力泵性能參數：

型 ?號	流量 Q m³/h	揚程 H m	汽蝕余量 (NPSH)r m	轉速 n r/min	軸功率 pa KW	效率ゥ %	配帶電機功率KW
							介質密度g/cm³
							≤1	≤1.3	≤1.84
CQB32-20-125G	1.9 3.2 3.8	22 20 18.5	?	2900	0.49 0.58 0.62	23 30 31	Y^YB^801-2? 1.1	Y^YB802-2 1.5	Y^YB90S-2 2.2
CQB32-20-160G	1.9 3.2 3.8	34 32 29	?	2900	0.84 0.99 1.03	21 28 29	Y^YB802-2 1.5	Y^YB90S-2 2.2	Y^YB90L-2 3
CQB40-25-105G	3.8 6.3 7.5	13 12.5 11	?	2900	0.42 0.55 0.56	32 39 40	Y^YB801-2 1.1	Y^YB802-2 1.5	Y^YB90S-2 2.2
CQB40-25-125G	3.8 6.3 7.5	22 20 18.5	?	2900	0.81 0.98 1.05	28 35 36	Y^YB802-2 1.1	Y^YB90L-2 2.2	Y^YB100L-2 3.0
CQB40-25-160G	3.8 6.3 7.5	34 32 29	?	2900	1.41 1.72 1.79	25 32 33	Y^YB90L-2 2.2	Y^YB100L-2 3.0	Y^YB112M-2 4.0
CQB40-25-200G	3.8 6.3 7.5	52.5 50 48	?	2900	3.02 3.43 3.77	18 25 26	Y^YB112M-2 4.0	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5
CQB50-40-85G	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y^YB801-2 0.75	Y^YB802-2 1.1	Y^YB90S-2 1.5
CQB50-32-105G	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	Y^YB802-2 1.1	Y^YB90S-2 1.5	Y^YB90L-2 2.2
CQB50-32-125G	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y^YB90L-2 2.2	Y^YB100L-2 3.0	Y^YB112M-2 4.0
CQB50-32-160G	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y^YB100L-2 3.0	Y^YB112M-2 4.0	Y^YB132S1-2 5.5
CQB50-32-200G	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y^YB132S2-2 7.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
CQB50-32-250G	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y^YB160M2-2 15	Y^YB160L-2 18.5	Y^YB180M-2 22
CQB65-50-125G	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y^YB100L-2 3.0	Y^YB112M-2 4.0	Y^YB132S1-2 5.5
CQB65-50-160G	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
CQB65-40-200G	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
CQB65-40-250G	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y^YB160L-2 18.5	Y^YB180M-2 22	Y^YB200L1-2 30
CQB80-65-125G	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
CQB80-65-160G	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
CQB80-50-200G	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y^YB160L-2 18.5	Y^YB180M-2 22	Y^YB200L1-2 30
CQB80-50-250G	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	Y^YB200L1-2 30	Y^YB220L2-2 37	Y^YB225M-2 45
CQB100-80-125G	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
CQB100-80-160G	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y^YB160L-2 18.5	180M-2 Y^YB22	Y^YB200L1-2 30
CQB100-65-200G	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y^YB200L1-2 30	Y^YB220L-2 37	Y^YB225M-2 45
CQB100-65-250G	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y^YB225M-2 45	Y^YB250M-2 55	Y^YB280S-2 75
